自动喷漆生产线分悬挂烘干喷漆流水线、平面喷漆流水线、地轨式喷漆烘干流水线三种型式喷漆生产线。

       1、悬挂喷漆生产线采用悬挂链式链条输送、链条、轨道可以任意拐弯、升降，主要由喷漆台、箱体、悬挂输送系统、加热系统、控制系统、抽风系统等几部分组成。箱体框架结构，壁板采用成型烘道板，拆装方便，保温效果好。输送方式采用悬挂链条，链条根据客户产品重量可选择不同型号悬挂链条轨道。烘箱加热方式可采用热风吹入式或对流式。能源可以是电、柴油、煤、柴、天然气等。控制系统驱动采用变频调速马达，可任意调节速度。温控采用进口智能型温控表，控制精度高。并且配有时间表，热过载等。

       2、平面喷漆生产线输送采用网带、皮带、滚筒、输送工作，主要由喷漆台、箱体、传动系统、加热系统、控制系统、抽风系统等几部分组成。箱体框架结构，壁板采用成型烘道板，拆装方便、保温效果好、输送方式采用平面网带、皮带、滚筒、输送工作，烘箱加热方式可采用热风吹入式或对流式。能源可以是电、柴油、煤、柴、天然气等。控制系统驱动采用变频调速马达，可任意调节速度。温控采用进口智能型温控表，控制精度高。

       3、地轨式喷漆生产线采用地轨链条输送，主要由除尘箱、喷漆台、箱体、传动系统、加热系统、控制系统、抽风系统等几部分组成。箱体框架结构，壁板采用成型烘道板，拆装方便，保温效果好，输送方式采用地轨链条式，地轨链条根据客户方产品重量可选择不同型号地轨链条。烘箱加热方式可采用热风吹入式或对流式。能源可以是电、柴油、煤、柴、天然气等。控制系统驱动采用变频调速马达，可任意调节速度。

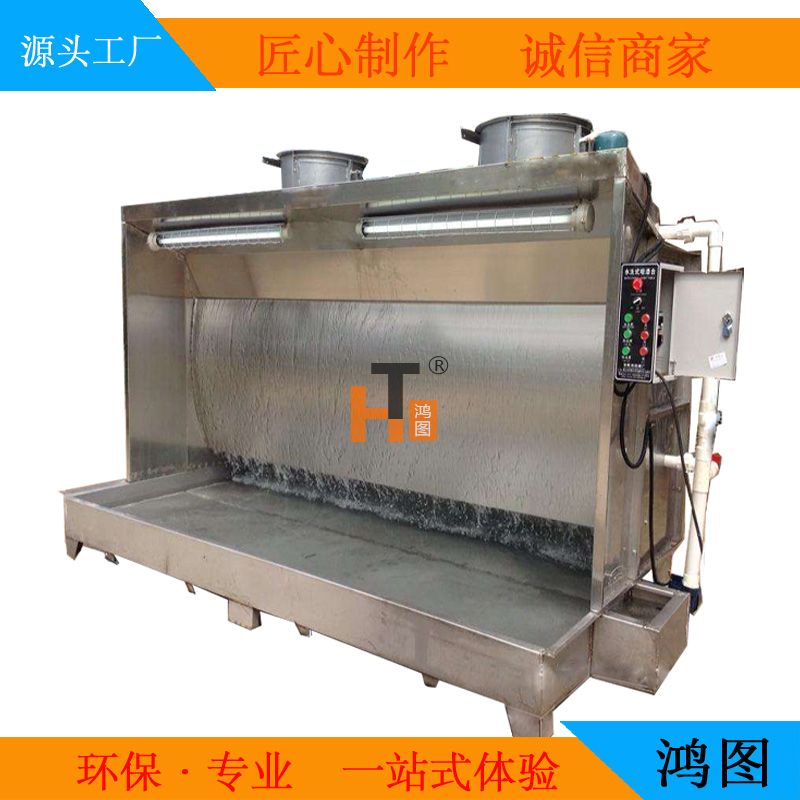

       以上3种自动喷漆生产线都有一个共通点，只要经过喷漆这个环节，都必须有环保水帘柜，因为水帘柜能把喷漆时剩余的漆粉直接打在水池里或水帘面上，而喷漆时产生的气味及未吸附的少量漆粉通过多层水帘幕过滤后经排风机排到喷漆房外，从而起到净化喷漆工作环境及保护人身健康的作用，又能使喷漆的工件表面增强光洁度。而环保水帘柜的运作原理是将水箱中的水抽到上水箱，从水箱溢流到水帘板，通过水帘板形成水帘。同时，利用高速气流(20-30m/s)的冲击，水被涡流板卷起，使水雾化，冲洗空气，净化漆雾。空气中的水雾被挡水板挡住，处理后的空气被抽到室外。

       鸿图自动喷漆线有环保、快速干燥、自动控温、变频调速、故障报警、操作简单，结合环保水帘柜，废气排放高于国家标准，实现“0”排放！
